油井在线计量与综合分析诊断系统

产品介绍

该系统是以采油工程技术、通信技术和计算机技术相结合的系统，具有油井各项参数在线监测和控制、电参数采集、示功图采集、油井综合诊断设计、功图量油、电量在线计量与统计分析等功能。

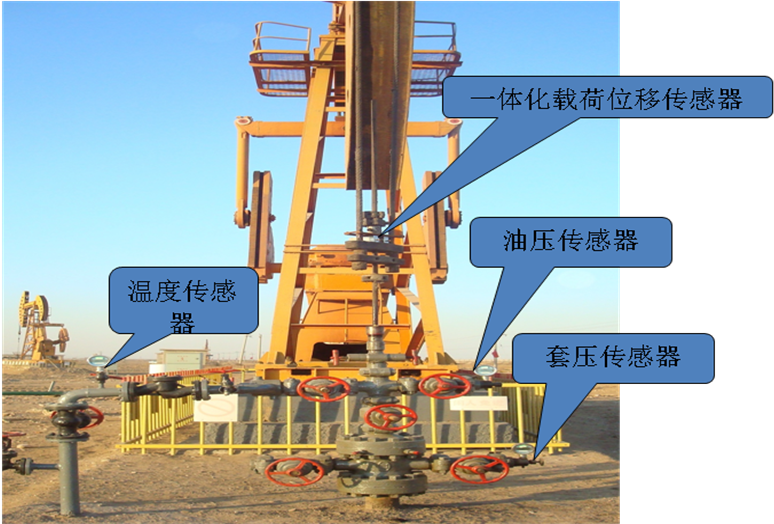

该系统是由安装在抽油机上的各种传感器采集参数，通过RS485通讯传输到抽油机控制柜进行处理和分析，然后通过GPRS/CDMA无线通讯反馈到数据中心，实现远程数据实时监测、远程油井自动化控制、在线计量等功能，并且系统具有丰富的图表和报表功能。

系统组成
系统采用微软.Net框架及C/S与B/S的混合机构设计，避免了单一系统架构存在的缺点，利用服务器端软件实现数据采集与统计计算，合理的使用服务器的性能；利用B/S的web客户端进行数据发布。

系统主要功能

1.数据采集。

可以采集井口压力、井口温度、载荷、位移、电参数（三相电压、三相电流、有功功率、无功功率、功率因数、有功电能、无功电能等）、抽油机运行状况、频率、故障报警等各种数据信息。

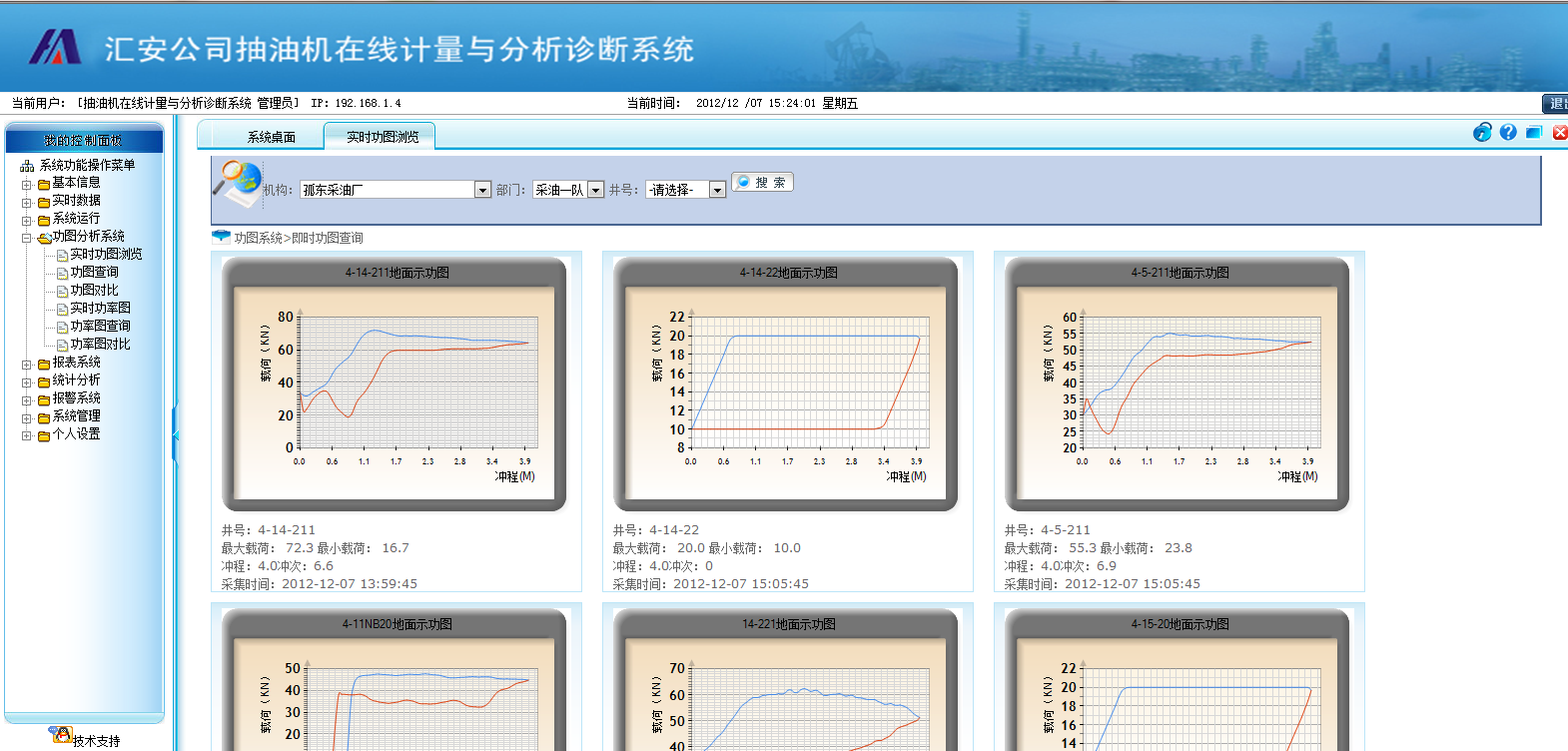

2.功图分析。

实现对采集的功图进行查询浏览和单口油井的示功图进行对比分析，及时掌握井口功图的变化状况，进而了解每口井的工况。

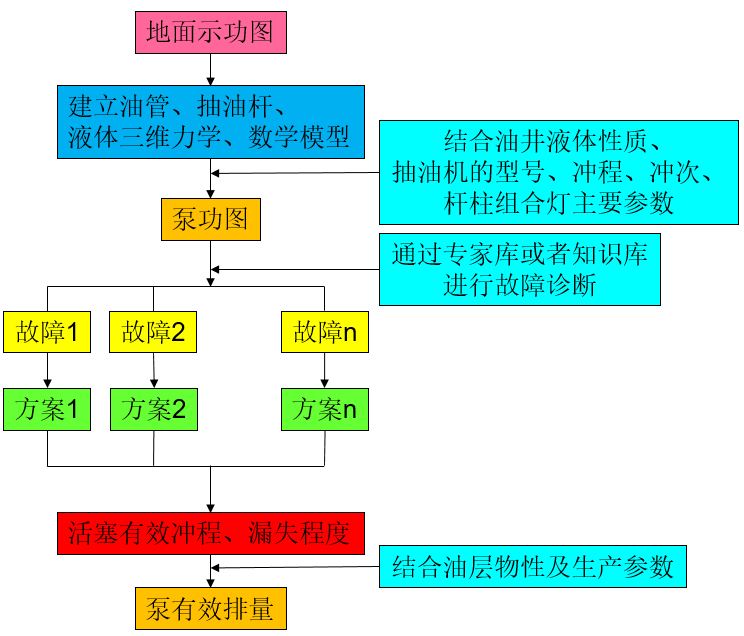

3.油井诊断。

通过建立专家库或者知识库的方式，结合油井压力、温度等生产参数进行综合性诊断，是现阶段功图量产一种比较成熟和唯一应用于实际生产的方法。

4.计量查询。
即时产液量查询
全天产液量查询
日均产液量查询
单井产液量趋势
单井产液量对比
多井日均产液量对比
产液量日、月、年统计报表
实际产液量录入

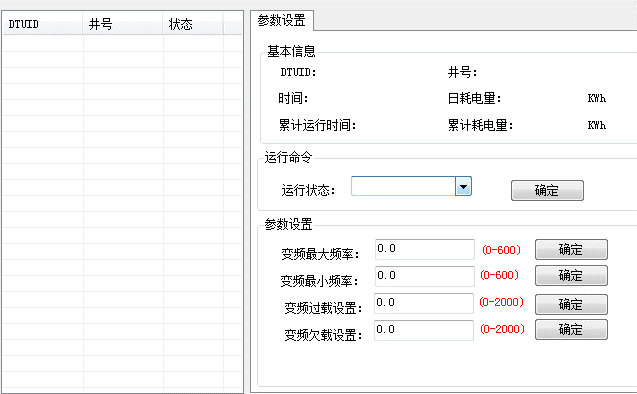

5.油井监测与控制。

管理员可随时查看抽油机的运行状况和各项参数状况，并且通过远程启停功能遥控抽油机的启动、停止和设置运行参数。
