高精度分布式光纤温度和应变传感解析系统

产品介绍

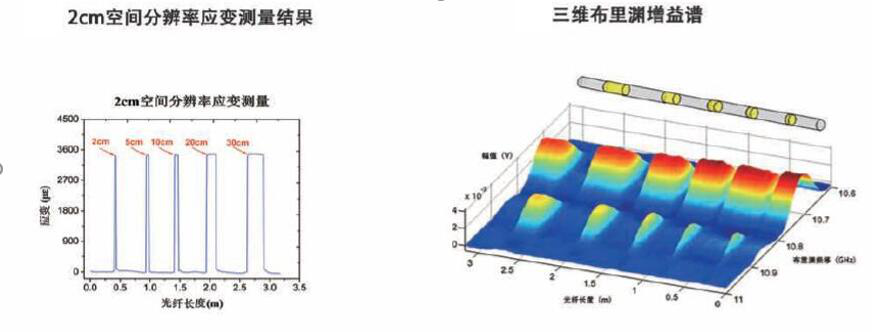

高精度分布式光纤温度和应变传感解析系统,采用差分脉冲对布里渊光时域分析技术,测量空间分辨率最高可达2cm,是目前行业内唯一同时具备温度和应变厘米量级高空间分辨率、长距离测量能力的光纤传感系统。高精度分布式光纤应变和温度传感解析系统能够同时获取光纤每一点的温度和应变信息,具有高绝缘、防电磁辐射、耐腐蚀等特点,可实现长距离、高精度温度及应变分布式测量。




系统构成
①探测光缆。根据被测物的实际情况,将光缆与被测物进行相应敷设,通过光缆进行被测物温度和应变的实时感知。
②光纤传感解析主机。完成激光发射、接收、数据采集、数据解析及处理,形成被测物每一点温度、应变、位置信息,并进行本地图形化显示、分析、报警。
③分布式光纤温度应变传感解析软件。完成被测物安全预警的各种应用。




产品特点
分布式温度和应变测量
测量精度高
响应速度快
测量范围广
全线、连续、分布式测量
抗电磁干扰能力强
外部扩展接口丰富


产品参数

序号 项目 指标
1 产品型号 HDTSS-P-1002 HDTSS-P-1005 HDTSS-P-1020
2 测量距离 2km 5km 20km
3 空间分辨率 2cm 5cm 20cm
4 采样分辨率 1cm 2.5cm 5cm
5 应变测量范围 -15000~15000με
6 温度测量范围 -30℃~120℃(取决于感温光缆类型)
7 测量精度 1℃/20με
8 测量参数 温度和应变
9 响应时间 2s
10 光纤接头类型 FC/APC
11 供电 AC220V/50Hz(可选)
12 工作温度 -10~40℃
13 工作湿度 0~95%R.H 无凝露


产品应用
高精度分布式光纤应变和温度传感解析系统具有2cm空间分辨率的分布式温度和应变测量的特点,尤其适合:
飞行器结构的温度和应变监测
钢筋混凝土结构局部变形监测
光纤陀螺环温度和应变测量
舰船温度和变形监测
光纤水听器温度和应变监测等
