分布式光纤振动传感解析系统

产品介绍

分布式光纤振动传感解析系统的核心技术为光纤激光自干涉技术,即激光光源向光纤中注入激光脉冲,入射光的大部分传到光纤末端并消失,但其中的部分后向散射的光会沿着光纤传播回来。这一后向散射光(相干瑞利散射光)对振动敏感,通过进行实时信号分析处理,就可获取整根光纤的振动曲线,从而达到实时振动监测的目的。系统能够对监测对象进行全线、连续、分布式测量、定位、监控与报警。




系统构成
①探测光缆。根据被测物的实际情况,将光缆与被测物进行相应敷设,通过光缆进行被测物振动的实时感知。

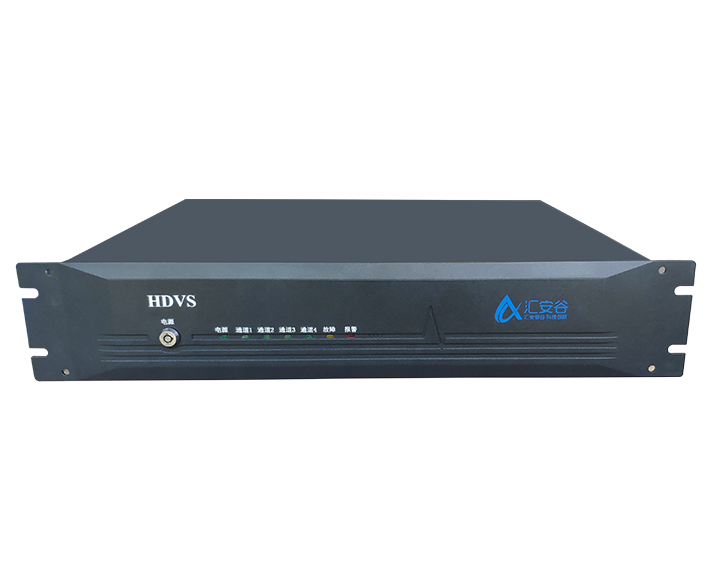

②光纤传感解析主机。完成激光发射、接收、数据采集、数据解析及处理,形成被测物每一点振动、位置信息,并进行本地图形化显示、分析、报警。
③分布式光纤振动传感解析软件。完成被测物安全预警的各种应用。




产品特点
测量距离长
测量精度高
响应速度快
测量范围广
分级报警模式
全线、连续、分布式测量
抗电磁干扰能力强


产品参数

序号 项目 指标
1 产品型号 HDVS
2 测量距离 40km(视光纤类型)
3 定位精度 ≤±10m
4 空间分辨率 10m
5 测量参数 振动
6 传感光纤 单模、多模
7 响应时间 ≤2s
8 报警方式 能级报警
9 光纤接头 FC/APC
10 供电 AC220/50Hz(可选)
11 工作温度 -10~40℃
12 工作湿度 0~95%R.H 无凝露

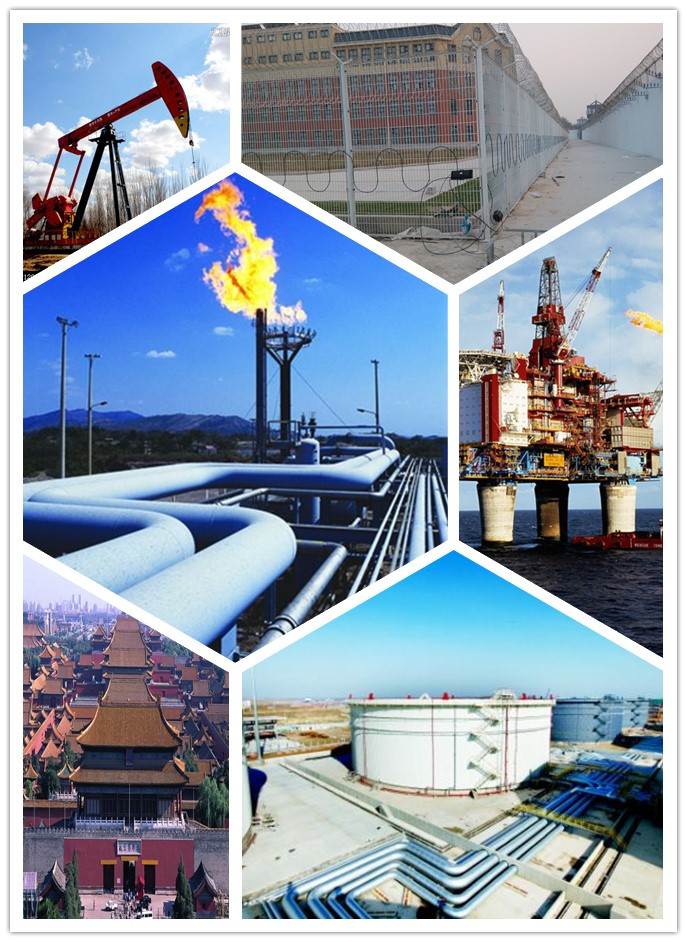

应用方案

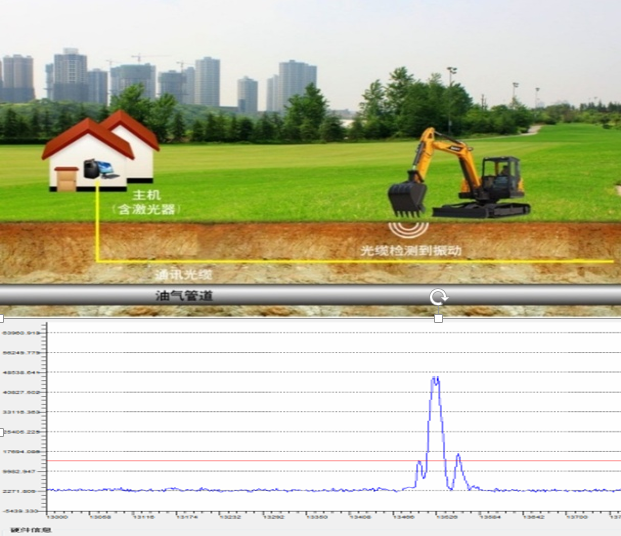

油气管道挖掘、盗采预警
城市管廊安全预警
重要区域周界安全布防
